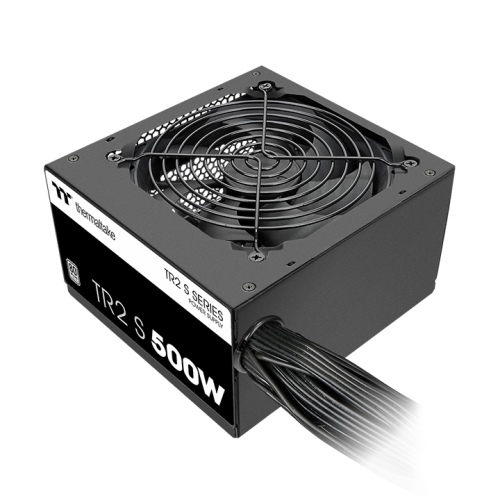

TR2 S 500W (DC to DC Version)
Die TR2 S-Serie ist 80 PLUS 230V EU-zertifiziert, spart durch ihren hohen Wirkungsgrad von bis zu 80% Energie und eignet sich für jedes Mainstream-Bauvorhaben mit höchsten Anforderungen. Ein integrierter hydraulisch gelagerter Lüfter liefert einen hervorragenden Luftstrom bei einem außergewöhnlich niedrigen Geräuschpegel. Darüber hinaus ermöglicht das Design mit nur einer +12V-Schiene und DC-DC-Design einen Non-Stop-Betrieb mit stabiler und zuverlässiger Leistung.
Ultraleiser 120-mm-Lüfter
Die TR2 S-Serie verwendet einen 120-mm-Hydrauliklüfter, der kühle Leistung und leisen Betrieb garantiert.
80 PLUS 230V EU Certified
Die TR2 S-Serie spart Energie durch ihre hohe Energieeffizienz von bis zu 80% und ist nach 80 PLUS® 230V Standard zertifiziert.
Mehrere Anschlüsse
Die für die TR2 S-Serie verwendeten Kabel sind schwarz und flach, so dass die Benutzer die Kabel an der optimalen Stelle verlegen können, um eine Blockierung des Luftstroms zu vermeiden.
| Stecker Typ | Stecker Anzahl | Kabel Anzahl | Kabel Länge | |
|---|---|---|---|---|
| Main Power (20+4Pin) |
X 1 |
|
X 1 | 600mm |
| ATX 12V
(4+4Pin) |
X 1 |
|
X 2 | 650mm |
| PCIe
(6+2Pin) |
X 2 |
|
X 1 | 500mm+150mm |
| SATA (4Pin) |
X 4 |
|
X 1 | 500mm+150mm +150mm+150mm |
| Peripheral
(4Pin) |
X 4 |
|
X 1 | 500mm+150mm +150mm+150mm |
Hochwertige Komponenten
Hochwertige Komponenten ermöglichen einen Dauerbetrieb mit stabiler und zuverlässiger Leistung, keine Kondensatorexplosionen und Leckagen mehr.
Einzelne +12V-Schiene mit hoher Stromstärke & DC to DC Design
Die TR2 S-Serie ist mit leistungsstarken +12V-Schienen ausgestattet, die eine hervorragende Leistung bei allen Arten von Systembelastung bieten. Die Verwendung von DC-zu-DC-Schaltungen sorgt für einen sehr stabilen Betrieb und eine verbesserte Spannungsregelung.
| AC INPUT |
Input Voltage: 200-240Vac |
||||
| DC OUTPUT | +3.3V | +5V | +12V | -12V | +5VSB |
| Max Output Current | 18A |
18A |
41.6A |
0.3A |
2.5A |
| Max Output Power |
100W |
499.2W |
3.6W |
12.5W |
|
| Continuous Power |
500W |
||||
Integrierter Schutz in Industriequalität
Zum Schutz der Hardware ist die TR2 S-Serie mit industrietauglichen Schutzvorrichtungen ausgestattet: OCP (Over Current Protection), OVP (Over Voltage Protection), UVP (Under Voltage Protection), OPP (Over Power Protection), SCP (Short Circuit Protection), OTP (Over Temperature Protection).
-
OCP
Over Current Protection
-
OVP
Over Voltage Protection
-
UVP
Under Voltage Protection
-
OPP
Over Power Protection
-
SCP
Short Circuit Protection
-
OTP
Over Temperature Protection
| P/N | PS-TRS-0500NPCWEU-2 |
|---|---|
| watts | 500W(DC to DC) |
| Form Faktor | ATX |
| Model | TRS-500AH2NXW |
| Dimension ( W / H / D ) | 150mm(W)x86mm(H)x140mm(D) |
| PFC (Power Factor Correction) | Active PFC |
| Power Good Signal | 100-150 msec |
| Hold Up Time | > 17msec at 80% load |
| Input Current | 8A Max. |
| Input Frequency Range | 50Hz |
| Input Voltage | 200-240Vac |
| Operating Temperature | 5°C to + 40°C |
| Operating Humidity | 20% to 85%,non-condensing |
| Storage Temperature | -40°C to + 55°C |
| Storage Humidity | 10% to 95%, non-condensing |
| COOLINg | 12cm Hydraulic Bearing Fan |
| Efficiency | 80 PLUS® 230V EU Certified |
| MTBF | 100,000 hrs minimum |
| Safety Approval | FCC/ICES/CB/cTUVus |
| PCI-E 6+2pin | 2 |
| Protection | OVP/OPP/SCP |
User Manual
- Dateiname
- Beschreibung
- Größe
- Version
- Release Date
-
TR2 S 500.550.600.650.700.750W manual
- manual
- 2024-01-24
