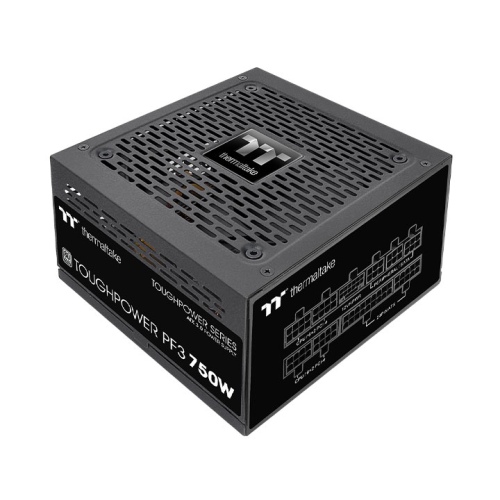

Toughpower PF3 750W Platinum - TT Premium Edition
Toughpower PF3 Platinum
750W / 850W / 1050W / 1200W
ATX 3.0 & PCIe Gen 5 Ready
Leistungsstarke Hardware der nächsten Generation
Die Toughpower PF3 Platinum Serie (750W/850W/1050W/1200W) wurde entwickelt, um ATX 3.0 Standards zu erfüllen, einschließlich eines PCIe Gen 5.0 12VHPWR Anschlusses. Die PF3 Platinum Serie bietet 80 PLUS Platinum Effizienz, höchste Stabilität, Langlebigkeit und Zuverlässigkeit.
See ATX 3.0 Testergebnisse
Vollständige Kompatibilität mit Intel ATX 3.0-Standards
Die Toughpower PF3 Platinum-Serie ist vollständig kompatibel mit den Intel ATX 3.0-Spezifikationen, die bis zu 200 % Lastspitzen unterstützen, einen Wirkungsgrad von 70 % bei geringer Last erreichen und die erforderlichen Timing-Standards für Netzteile erfüllen.
ATX 3.0
ATX 2.0
Totale Lastspitzen
PCIe Gen 5.0 ready
Die Toughpower PF3-Serie ist mit einem 16-poligen Anschluss ausgestattet, der eine starke und stabile Leistung bietet und es dem Netzteil ermöglicht, nativ GPUs der nächsten Generation zu betreiben.
Die auf dem 12VHPWR-Anschluss angegebene Wattzahl ist die empfohlene Wattzahl. Der native 16-PIN (12VHPWR) PCIe-Anschluss des PF3 1200W kann bis zu 600 W für PCIe 5.0-Grafikkarten liefern (siehe Intel Design-Richtlinie).
Hinweis:
1. Die empfohlene Wattzahl ist eine Schätzung des Systemleistungsbedarfs. Der tatsächliche Leistungsbedarf kann je nach den spezifischen Komponenten, der Nutzung und vielen anderen Faktoren variieren.
2. Bitte beachten Sie die empfohlenen Leistungsanforderungen der GPU-Hersteller, bevor Sie das 12VHPWR-Kabel verwenden.
Passend zu den neuesten Grafikkarten
Mit dem steigenden Stromverbrauch von Grafikkarten steigt auch deren Bedarf an Strom. Die PF3 Platinum-Serie wurde für die Unterstützung von NVIDIA- und AMD-Grafikkarten entwickelt und ist bereit, die Grafikkarten entsprechend ihrer unterschiedlichen Anschlussmöglichkeiten zu versorgen.
1 GPU Stromanschluss
2 GPU Stromanschluss
16 pin GPU Stromanschluss
80 PLUS Platinum Certified
Die 80-Plus-Platinum-Zertifizierung bedeutet, dass das Toughpower PF3 den Strom effizient umwandelt, was zu einem geringeren Leistungsverlust und einer geringeren Wärmeentwicklung im Inneren des Netzteils führt.
Kompaktes Design mit 140mm Tiefe
Das kompakte Design der Toughower PF3 Plantinum Serie mit den Maßen 140mm (T) x 86mm (H) x 150mm (B) bietet reichlich Platz für das Kabelmanagement.
Sei Smart, bleib leise
Der 120-mm-Lüfter mit Flüssigkeitslager sorgt für die perfekte Balance zwischen Geräuscharmut und hervorragender Kühlung. Außerdem passt der Smart Zero Fan die Lüftergeschwindigkeit an und minimiert unerwünschte Geräusche.
＜30mV Design mit geringer Brummspannung
Erstklassige Verarbeitungsqualität mit geringer Ripple Noise. Alle Rippel sind niedriger als 30mV auf +12V, +5V oder +3.3V von 0% bis 100% Last, um einen stabilen Betrieb zu gewährleisten und Ihre leistungskritischen Komponenten länger zuverlässig funktionieren zu lassen.
Intel Spezifikation PF3 Serie
Extrem strenge Spannungsregelung ＜±2%
Die Spannungsregulierung ist strenger als der Intel-Standard +5%, -7% für die Hauptschienen und ±10% für -12V. Sie ist auf nicht mehr als ±2% für die Hauptschienen eingestellt und bietet eine gleichmäßige, saubere Leistung durch außergewöhnliche Spannungsstabilität.
Intel Spezifikation
PF3 Serie
17 ms und mehr Haltezeit
Bei einer Stromunterbrechung kann Ihr Computer herunterfahren oder neu starten. Wir stellen sicher, dass die PF3-Serie bei 100 % Auslastung mindestens 17 ms hält, ohne dass das System neu gestartet oder zurückgesetzt werden muss.
Wir stellen sicher, dass die PF3-Serie bei 100 % Auslastung mindestens 17 ms hält, ohne dass das System neu gestartet oder zurückgesetzt werden muss.
Stabiler als je zuvor
100% hochwertige japanische 105°C/221°F-Elektrolytkondensatoren sorgen für eine lange Lebensdauer und bieten höchste Stabilität, während sie gleichzeitig zuverlässig bleiben.
Einzelne +12V-Schiene mit hoher Stromstärke und High-Class-Technologien
Die leistungsstarke einzelne +12V-Schiene kann die für die beste Kompatibilität benötigte Leistung liefern. Die Verwendung von LLC- und DC/DC-Schaltungen sorgt für einen sehr stabilen Betrieb und eine verbesserte Spannungsregelung.
| AC Input |
Input Voltage: 100 - 240Vac
|
||||
| DC OUTPUT |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Max Output Current |
20A |
20A |
62.5A |
0.3A |
2.5A |
| Max Output Power |
100W |
750W |
3.6W |
12.5W |
|
| Total Power |
750W |
||||
Vollständig modulare Low-Profile-Kabel
Bietet dem Benutzer eine große Auswahl an Kabeln und versorgt das System mit einer vorteilhaften Spannung. Schwarze Low-Profile-Kabel erleichtern das Kabelmanagement, reduzieren das Kabelgewirr und verbessern den Luftstrom im Gehäuse.
| Wattleistung | Stecker Typ | Stecker Anzahl | Kabel Anzahl | Kabel Länge | |
|---|---|---|---|---|---|
| Toughpower PF3 750W | Main Power (24Pin) |
 |
1 | 1 | 600mm |
| ATX 12V (4+4Pin) |
 |
2 | 1 | 650mm+150mm | |
| PCIe
(6+2Pin) |
 |
4 | 2 | 500mm+150mm | |
| PCIe 300W (12+4Pin) |
 |
1 | 1 | 600mm | |
| SATA |  |
8 | 2 | 500mm+150mm+150mm+150mm | |
| Peripheral |  |
4 | 1 | 500mm+150mm+150mm+150mm | |
| FDD Adapter |  |
1 | 1 | 150mm | |
Intel C6/C7 States ready
Die PF3-Serie wurde für den Einsatz mit allen Generationen von Intel-Prozessoren optimiert, um maximale Energieeinsparungen zu erzielen.
| P/N | PS-TPD-0750FNFAPE-3 |
|---|---|
| watts | 750W |
| Model | TPD-750AH2FKP |
| Max. Output Capacity | 750W |
| FARBE | Black |
| Dimension ( W / H / D ) | 140mm(W)x86mm(H)x150mm(D) |
| PFC (Power Factor Correction) | Active PFC |
| Power Good Signal | 100-250 msec |
| Hold Up Time | > 17msec |
| Input Current | 10A |
| Input Frequency Range | 50/60Hz |
| Input Voltage | 100 - 240Vac |
| Operating Temperature | 0°C to + 40°C |
| Operating Humidity | 5% to 85%,non-condensing |
| Storage Temperature | -40°C to + 70°C |
| Storage Humidity | 5% to 95%, non-condensing |
| COOLINg | 12cm FDB Fan |
| Efficiency | Meet 80 PLUS® Platinum at 115Vac input. |
| MTBF | 100,000 hrs minimum |
| Safety Approval | CE/FCC/UKCA/ICES/LVD/TUV/cTUVus/CB/CCC/BSMI |
| PCI-E 6+2pin | 4 |
| PCIe 12+4pin | 1 |
